Läppäventtiilit voidaan luokitella eri tavoin eri mittojen, kuten rakenteen, tiivistyskyvyn ja käyttötavan perusteella. Kolme yleisintä luokitusta ja niitä vastaavat tyypit ovat seuraavat:
1, luokitus tiivistystyypin mukaan (yksi tärkeimmistä luokista)
•Pehmeät{0}}läppäventtiilit
￮Tiivistepari koostuu elastisesta materiaalista (kuten kumista, teflonista jne.) ja metallista. Tiivistys saadaan aikaan elastisen materiaalin muodonmuutoksella,tuloksena erinomainen tiivistyskyky(vuoto on tyypillisesti pienempi tai yhtä suuri kuin 0,01 %). Ne soveltuvat käytettäviksi -syövyttämättömien väliaineiden, kuten veden, ilman ja öljyn, kanssa, mutta niillä on korkeat vuotovaatimukset.
￮Haitat: Rajoitettu lämpötilan ja paineenkestävyys (kumitiivisteiden lämmönkestävyys on yleensä alle tai yhtä suuri kuin 120 astetta, teflonin alle tai yhtä suuri kuin 200 astetta), ja ne ovat alttiita korroosiolle, joka aiheutuu esimerkiksi vahvoista hapoista ja emäksistä.
•Kova{0}}tiivisteläppäventtiilit
￮Tiivistepari koostuu metallista ja metallista (kuten ruostumaton teräs ja valuteräs). Tarkkuustyöstö varmistaa tiiviin sovituksen tiivistepintojen välillä. Ne kestävät hyvin lämpötilaa ja painetta (425 asteen lämpötilat ja PN40 ja korkeammat paineet), joten ne sopivat käytettäviksi korkeissa-lämpötiloissa, korkeassa-paineissa ja syövyttävissä aineissa, kuten höyryssä, viemärissä sekä happamissa ja emäksissä. Haitat: Tiivistyskyky on hieman huonompi kuin pehmeillä tiivisteillä (vuoto on tyypillisesti pienempi tai yhtä suuri kuin 0,1 %), ja vaaditaan suurempaa koneistustarkkuutta.
2, Luokittelu rakennetyypin mukaan (perustuu levyliitäntämenetelmään)
•Keskitiiviste läppäventtiili
￮Levyn pyörimisakseli sijaitsee virtausreitin keskilinjalla. Suljettuna levy koskettaa täysin venttiilin istukkaa, jolloin saadaan tiivistys. Tämä yksinkertainen rakenne ja alhainen hinta ovat hyödyllisiä, mutta koska levyyn kohdistuu merkittäviä materiaalin aiheuttamia iskuvoimia, se soveltuu matalapaineisiin-halkaisijaltaan pieniin-putkiin (yleensä DN enintään 200 mm), kuten kotitalouksien vesi- ja viemäriputkiin.
•Epäkeskiset läppäventtiilit
￮Levyn pyörimisakseli on siirretty keskustasta, ja sitä on saatavana useissa epäkeskokokoonpanoissa (kuten yksi-, kaksois- ja kolmiepäkeskinen):
￮Yksi epäkesko: Akseli on siirretty tiivistepinnasta, mikä vähentää kitkaa levyn ja istukan välillä ja pidentää käyttöikää. Soveltuu keski- ja matalapainesovelluksiin.
￮Kaksoisepäkesko: Akseli on siirretty sekä keskustasta että tiivistepinnasta, mikä vähentää kitkaa entisestään ja helpottaa avaamista ja sulkemista. Laajalti sovellettava.
￮Kolmiepäkesko: Kaksinkertaisen epäkeskokokoonpanon perusteella kulmapoikkeama on lisätty "nolla kitkan" avaamiseksi ja sulkemiseksi levyn ja istuimen välillä. Tämä on kovan-tiivisteläppäventtiilien yleisin malli, ja se sopii korkeaan-paineeseen, korkeaan-lämpötilaan ja suuriin-halkaisijaan
putkilinjat (DN suurempi tai yhtä suuri kuin 300 mm).
3, Luokitus käyttötavan mukaan (perustuu toimintatapaan)
￮Käytetään käsin käsipyörällä, kahvalla tai kierukkavaihteistolla. Niissä on yksinkertainen rakenne ja alhaiset kustannukset, joten ne sopivat halkaisijaltaan pieniin-matalien

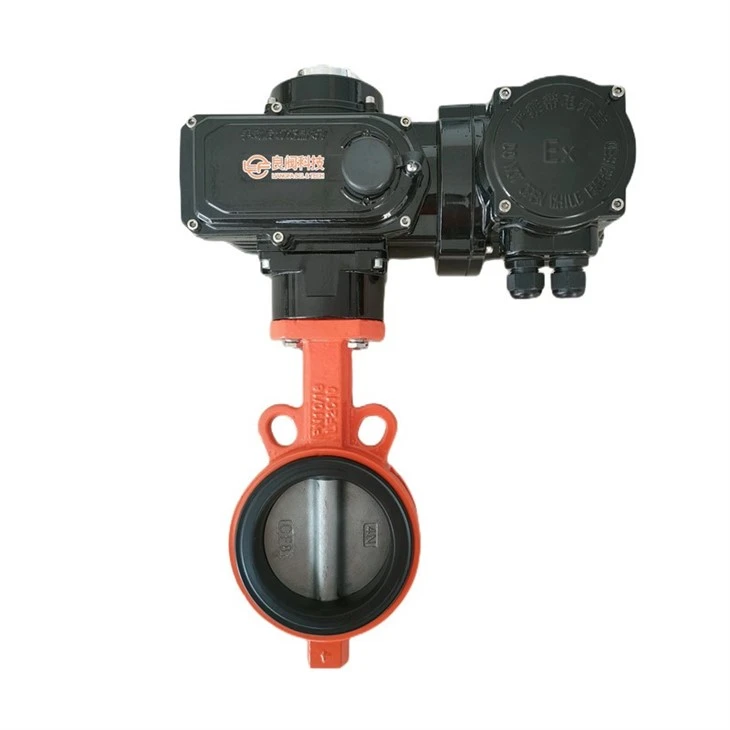

￮Sähkökäyttöisellä toimilaitteella (-moottorikäyttöinen vaihteisto/turbiini) ne mahdollistavat kauko-ohjauksen ja automatisoidun toiminnan, tarjoavat korkean tarkkuuden (pystyy säätelemään virtausta) ja soveltuvat suuriin putkiin ja automatisoituihin järjestelmiin (kuten teollisuustuotantolinjoihin ja kunnallisiin vesihuoltojärjestelmiin).
•Pneumaattiset läppäventtiilit
￮Pneumaattisella toimilaitteella (sylinteri{0}}käyttöinen) ne tarjoavat nopean reagoinnin (lyhyet avautumis- ja sulkemisajat) ja sopivat syttyviin ja räjähdysalttiisiin ympäristöihin (ei kipinöintivaaraa) tai olosuhteisiin, jotka edellyttävät nopeaa vaihtoa (kuten kemikaaliputkien hätäsulkeminen).
Kolmen yllä mainitun luokan lisäksi läppäventtiilit voidaan luokitella myös kaliiperin (pieni/keskikokoinen/suuri) ja materiaalin (valurauta, ruostumaton teräs jne.) mukaan. Varsinaisessa sovelluksessa tyypin valinnan tulee perustua väliaineen ominaisuuksiin, paineeseen ja lämpötilaan sekä käyttövaatimuksiin.
